Description du projet

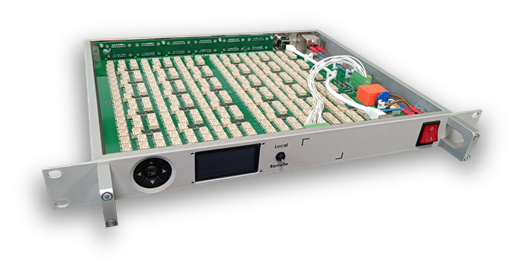

La matrice ECAT est un équipement de communication qui commute les liaisons entre équipements de transmission du bateau pour former des chaînes de communication. Elle fonctionne comme un ensemble de câbles connectant différents équipements via des relais, permettant par exemple de relier un poste radio à un modem ou à un chiffreur de phonie.

​

Spécifications

• Signaux BF :
• Niveau / impédance : 0 dBm +- 20 dB 600 Ohms
• Fréquence : 20 Hz – 20 kHz

• Liaisons série :
• Normes V10/V11/V28
• Débits : 50 à 19200 bit/s

• Signaux d’alternats radio type PTT (push to talk) :
• Boucle sèche Imax < 80 mA, Umax < 48 V.

​
